近年來，新能源高速發展，儲能設備不斷更新迭代，技術已經很成熟，儲能設備分為三大類，物理儲能，化學儲能及電磁儲能，其中化學儲能在國內外應用最廣

儲能設備系統一般構成主要包括蓄電池系統，PCS變流器系統。箱變系統、站用變系統、能量管理系統和監控系統還有電纜組成

散熱風扇及散熱器作為儲能設備主要的散熱系統，由儲能設備監控系統控制散熱系統來保證正常散熱，溫度過高對于儲能設備來說影響很大，監控系統檢測高溫將報警，系統暫停工作，嚴重將影響整個設備壽命，所以散熱風扇品質尤為重要

案例一

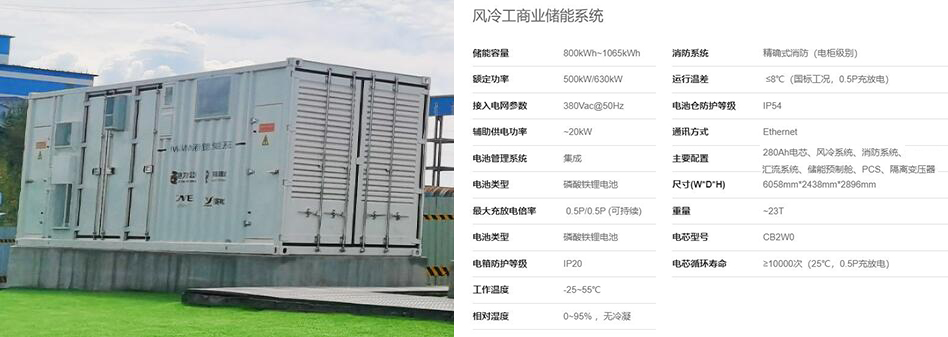

EJ系列儲能系統BESS是集鋰電池和雙向儲能變流器于一體的智能化、模塊化供電設備，針對不同的應用場景，將鋰電、雙向AC/DC變流器、雙向DC/DC變流器、靜態轉換開關STS 、能量管理系統EMS等模塊任意組合，并搭配完善的空調、消防、安防等子系統，可實現并網供電、離網供電、并離網不間斷供電、靜態無功補償、諧波抑制等功能。

該儲能系統采用12038散熱風扇，12v供電，額定轉速4500RPM，采用PWM調速改變空載、低載及負載時的散熱效果，并集成實時散熱效果狀態反饋，每個格屜安裝兩臺，一組14屜，一共16組，一臺儲能系統共安裝448臺12038散熱風扇

案例二

混合光儲一體機集成了MPPT光伏，儲能雙向ACDC逆變器，STS和EMS等，可以連接到光伏和電池，為負載提供并網和備用電源。儲能雙向ACDC模塊，運行MPPT的DCDC模塊，靜態轉換開關和EMS可以組合成光儲一體方案，適用于工業和商業應用，支持高達500kW的系統容量。具有更高 支持電池容量和放電時間預測并網和離網無縫切換，不間斷電源負載配合EMS實時監控系統狀態，支持RS485/CAN，手機/電腦智能監控，隨時隨地操作更方便等特點

該光儲一體機搭載倆組12025散熱風扇，一組四臺共8臺，搭配RD報功能，停轉堵轉及時反饋信號

案例三

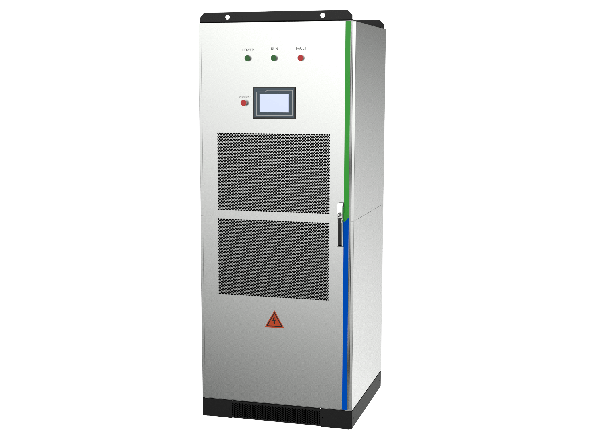

儲能雙向AC/DC變流器EPCS系列儲能雙向AC/DC變流器，采用三電平拓?fù)浣Y(jié)構，可以實現直流到交流、交流到直流的雙向變換，既可以將交流電轉化為直流電為蓄電池充電，也可將直流電轉化為交流電，為負載供電或回饋給電網。

額定功率: 30kW, 50kW, 62.5kW, 80kW, 100kW，可多模塊并機至1MW。額定功率: 400Vac、電網頻率: 50/60Hz ± 10%。直流側電壓范圍: 615~900(3P3L)/650~900(3P4L)。

該儲能雙向AC/DC變流器搭載8038散熱風扇，PWM+FG，實現智能化控制

案例四

液冷儲能系統具備IP67防護等級，適用于削峰填谷、交流電網擴容、工廠備電、工商業電力保障、離網應急供電等多種應用場景。

該設備搭載多臺28080風機，在設備內部主要發熱源對點散熱，根據充放電不同時間段切換不同散熱效率，精準把控，風扇工作狀態反饋給控制臺，可實現遠程監測

根據五年合作儲能行業經驗總結以下數據

儲能設備散熱風扇常規使用尺寸：12038風扇、14038風扇、15050風扇、17251風扇、20053風扇、20060風扇、8038風扇

儲能設備散熱風扇性能要求：調速，溫控、抗干擾、雙滾珠軸承（長壽命）、運行監測、抗脆化、抗電涌

儲能設備散熱風扇配件：配套網罩

儲能散熱風扇噪音及風量要求：噪音值40-62dBA，風量：170-600CFM(根據不同儲能設備而定）

儲能設備散熱風扇電壓選擇：直流為主，12v，24v，48v

東興岳具有豐富的儲能設備合作經驗，產品選型，知識點咨詢請聯系我們
